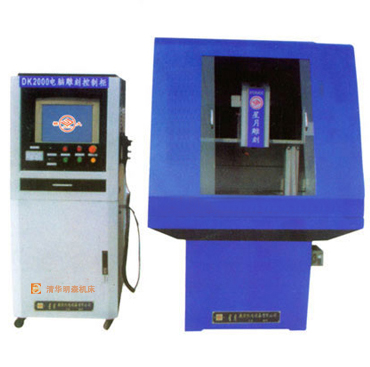

XYDK4030S型數控雕刻機
XYDK4030S型數控雕刻機主要特點：
1、機床關鍵部件采用高強度鑄件制造，結構合理，剛性高，減震性強。
2、機床導軌采用高精度矩形直線導軌副和高精度滾珠絲桿副傳動，運行平穩，靈活加工精度高。
3、采用日本PANASONIC全數字交流伺服驅動系統。
4、采用精密高速變頻電主軸加工。
5、采用臺灣SYNTEC高速銑床CNC系統。
6、采用德國進口高精密數控機床專用軸承支承。
7、可廣泛應用于五金沖模、滴塑模、高頻模、三維模雕等行業的雕刻加工。
主要機械性能指標：
|
序
號 |
性能指標項目 |
標準值 |
序
號 |
性能指標項目 |
標準值 |
|
1 |
X、Y、Z定位精度 |
±O．02mm |
8 |
電主軸功率 |
7．5KW |
|
2 |
X、Y、2重復定位精度· |
±O．005mm |
9 |
主軸轉速 |
6000，24(300RPM |
|
3 |
工作臺平面度 |
<O．02mm |
10 |
運動和雕刻最高速度 |
5000mm／min |
|
4 |
X／Y、X／Z、Y廈垂直度 |
0．02／400 |
11 |
刀具夾持直徑 |
03一巾10 |
|
5 |
X、Y、Z工作行程 |
400X300X150(200) |
12 |
機床凈重 |
1300Kg |
|
6 |
工作臺尺寸 |
5．38x450 |
13 |
機床外形尺寸 |
1260X1420x1880 |
|
7 |
X、Y、Z主軸控制分辨率 |
O．001mm |
14 |
電源總功率 |
單相交流220V／4KW | | |
| | |
